绿松石原料实例分析

1 实验样品与基本特征
样品为浅绿色原料，不规则块状，不透明，结构疏松，含白色围岩，其中夹杂有无色、白色半透明至透明的矿物；玻璃光泽至土状光泽；在紫外荧光灯下，长、短波均为弱红色。

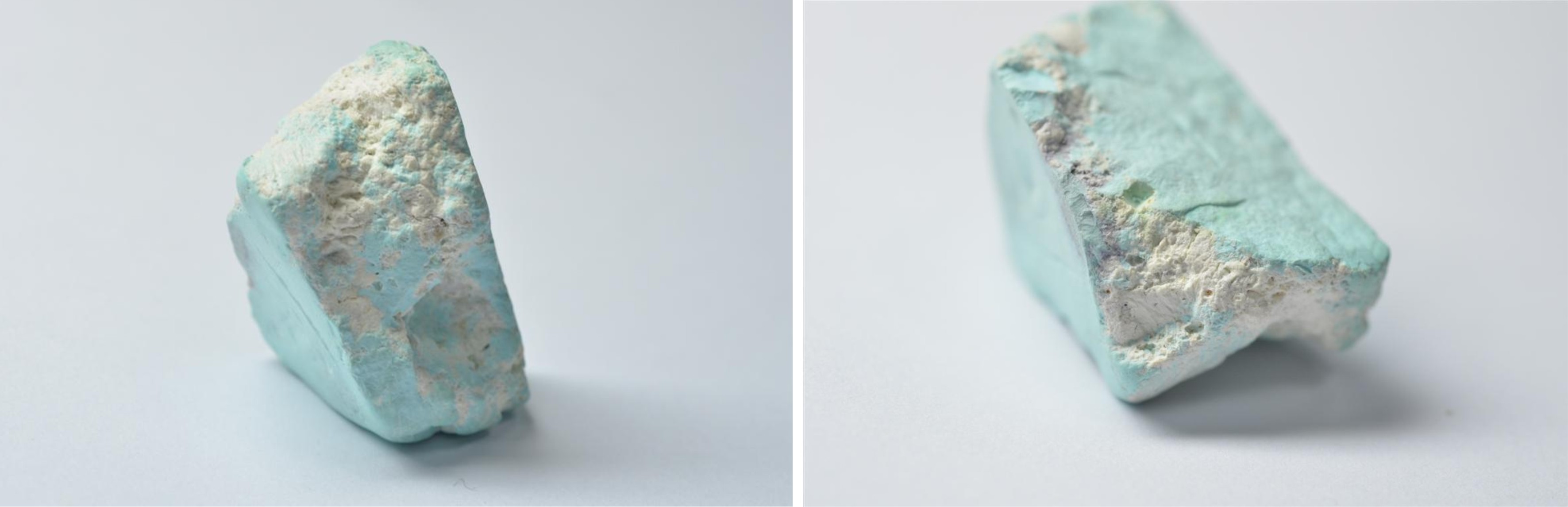

图1 样品外观特征

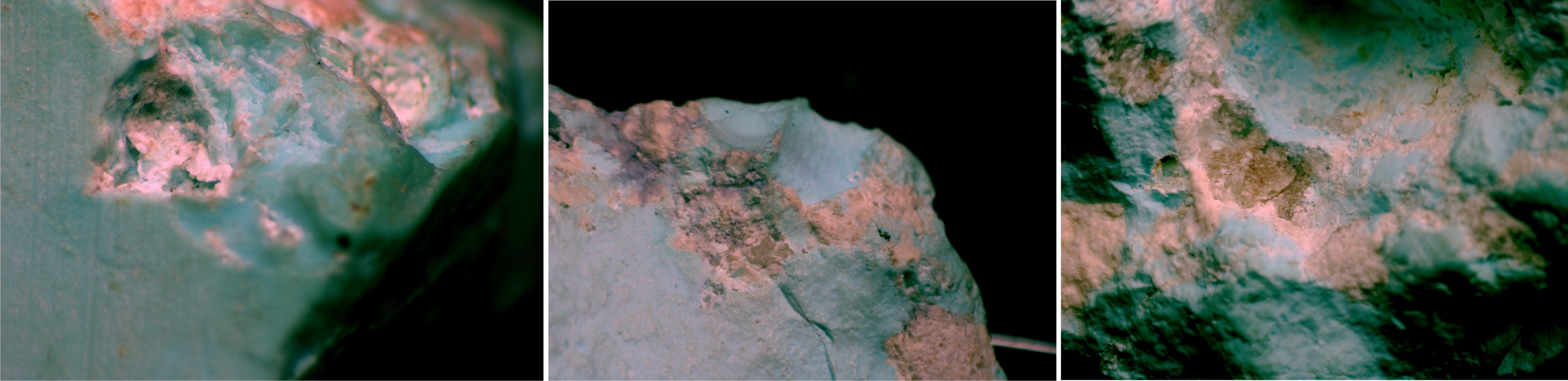

图2 样品局部放大观察

2 紫外-可见光吸收光谱
采用GEM-3000珠宝检测仪对样品进行测试，可见428nm强吸收峰。

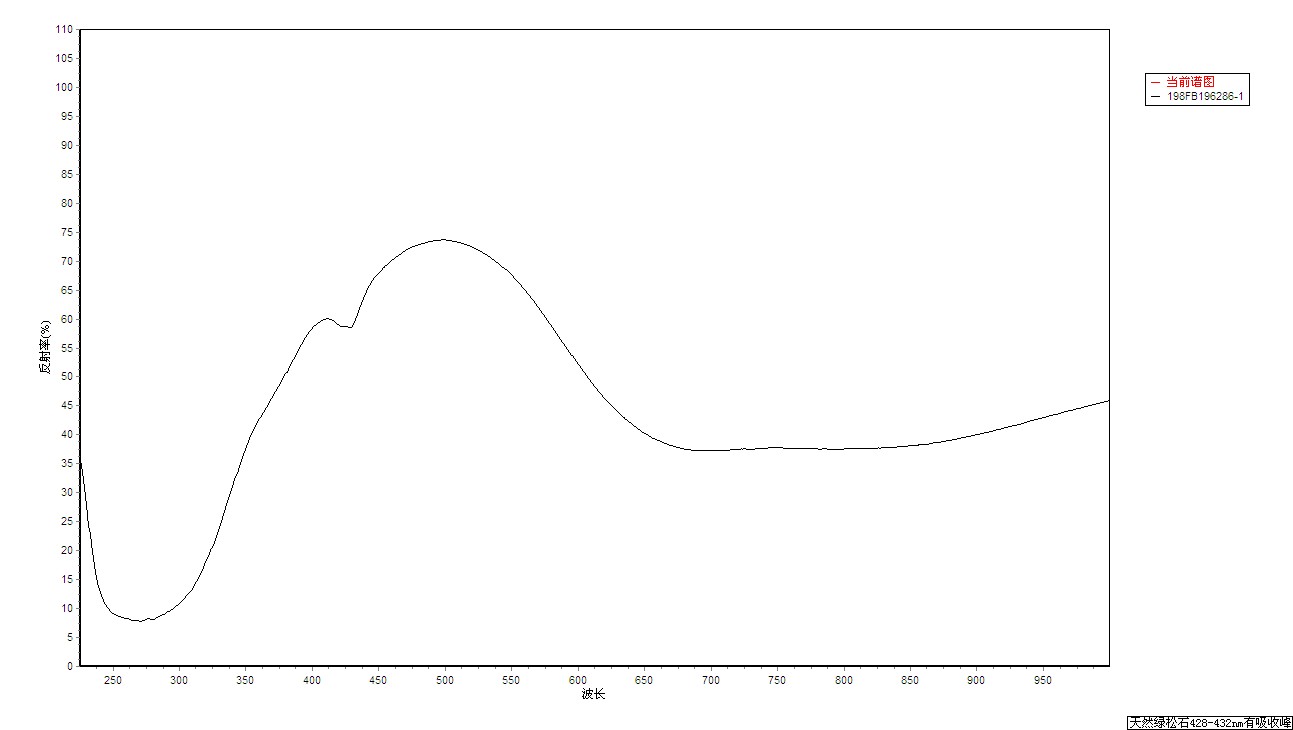

图3 样品紫外-可见光吸收谱

3 红外光谱
采用粉末压片透射法分别对样品不同部位进行红外光谱测试，在颜色不同的部位可分别获得峰位较为单一的谱图。经与参考图谱对比，发现浅绿色部位谱图与绿松石谱图基本吻合（图4）；白色部位谱图与高岭石类谱图基本吻合（图5）。

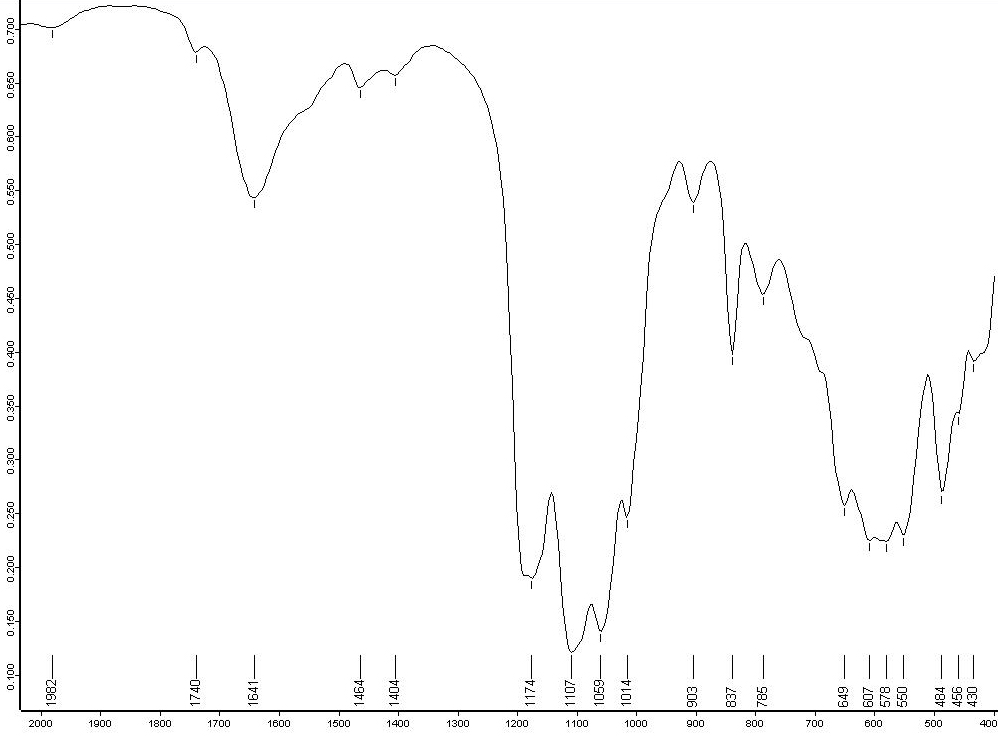

图4 样品绿色部位红外粉末透射光谱图

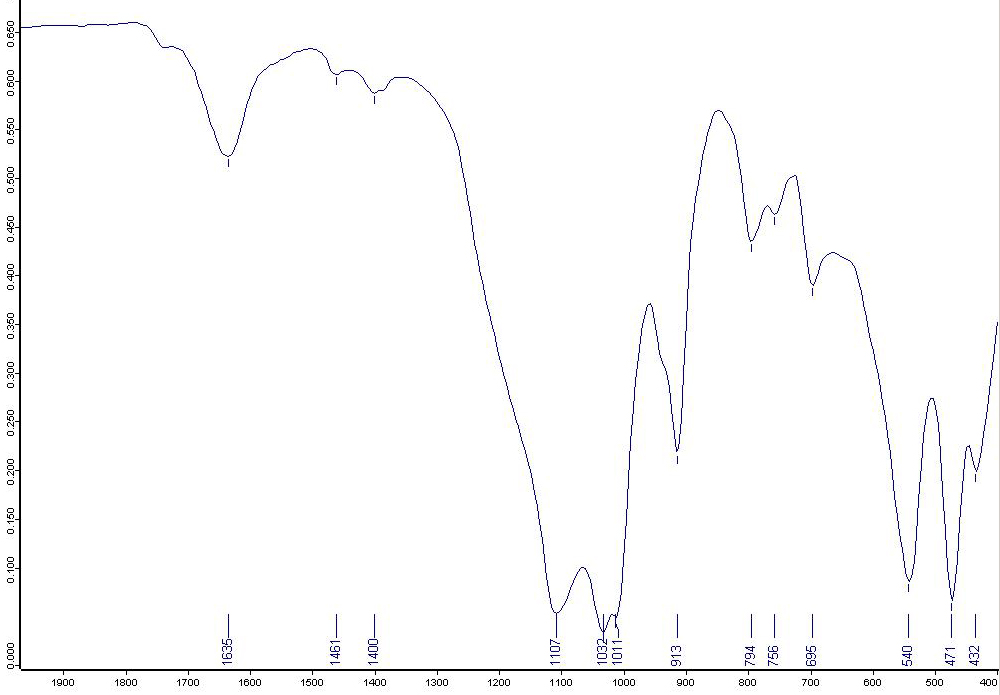

图5 样品白色部位红外粉末透射光谱图

4 元素分析
采用X射线荧光光谱仪分析样品的微量元素，主要元素为Fe、P，K、Ca含量较低。（图6）

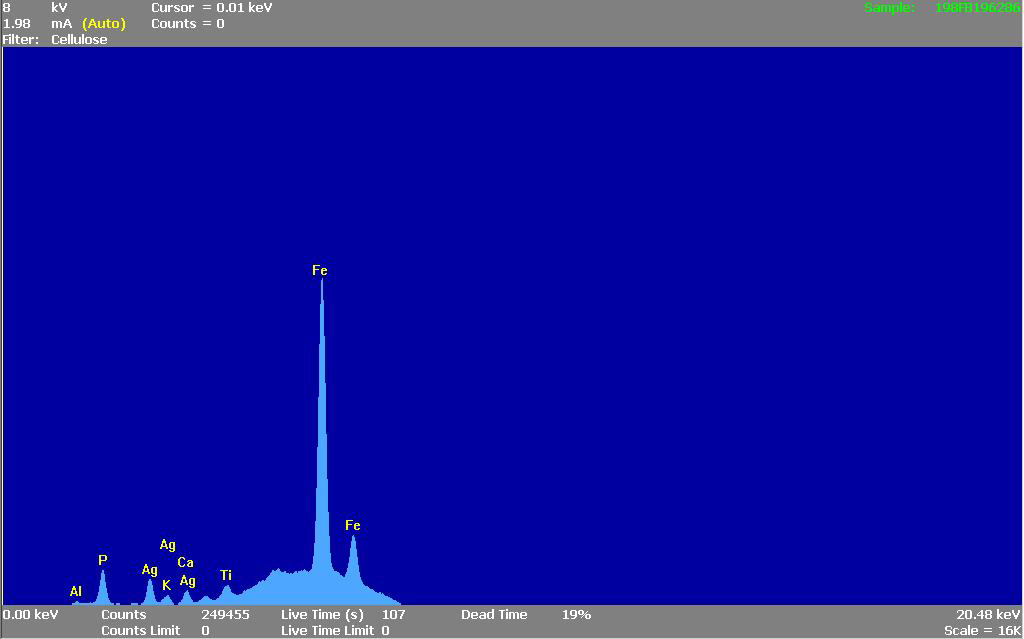

图6 样品X射线荧光光谱图

5 结果分析
观察发现，浅绿色绿松石与白色高岭石界限分明，其不同颜色部位红外粉末压片谱图峰位单一，可知高岭石与绿松石共生；显微镜下观察，白色高岭石部分另含透明石英矿物，基本可排除粉末压制可能。综合判断，该原料为天然绿松石原料。
